Miten valitset teollisuuskeskipakopuhaltimet tehokkaisiin OEM-järjestelmiin?
Käytännön opas tuuletintyypeistä, mitoista, tehokkuudesta, melusta ja käyttökohteista.
Valitse teollinenkeskipakotuulettimetsovittamalla vaadittu ilmavirta ja paine dokumentoituun puhallinkäyrään ja tarkistamalla sitten sähkönsyöttö, asennustila, säätimet ja käyttöolosuhteet. Vertaa tulotehoa ja ääntä samassa toimintapisteessä. Vahvista koko laitekokoonpano ennen mallin julkaisua tuotantoon.
Lupaava tuuletin voi tunnistaa luettelosta, mutta sen ympärillä oleva laitteisto määrää, toimiiko valinta. Suodattimet kuormittavat, kelat vastustavat ilmavirtausta, tuloaukon välykset muuttuvat ja ohjauskomennot vaihtelevat pitkin päivää. OEM-insinöörille tai hankintatiimille hyödyllinen kysymys on siksi, kuinka valita tuuletin, joka tuottaa vaaditun suorituskyvyn koko suunnitellulla toiminta-alueella.
Tämä opas yhdistää keskipakotuulettimen suunnittelun päätöksiin, joita tarvitaan LVI-laitteiden, ilmankäsittelylaitteiden,datakeskuksen jäähdytysja koneiden ilmanvaihto. Se selittää myös, milloin rivipuhaltimen, kattopoistoyksikön tai palautusilman siirtäjän haku kuvaa erilaista hankintavaatimusta.

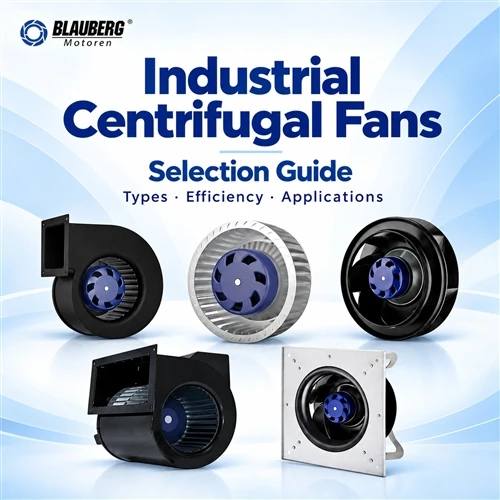

Viisi Blauberg-keskipakotuotekokoonpanoa, järjestetty vasemmalta oikealle samassa järjestyksessä kuin alla oleva vertailu. Perustuu yrityksen-toimittamiin tuotteisiin; tässä yleiskatsauksessa ei määritetä mallin -tehokkuusarvioita.Tutustu keskipakopuhallintuotteisiin ↗
Mitä erityyppisiä keskipakopuhaltimia tässä näytetään?
Kuvassa on viisi Blauberg-tuotekokoonpanoa: yksi-tulokeskipakopuhaltimet, eteenpäin-kaartuvat keskipakopuhaltimet, taaksepäin-kaarevat keskipakopuhaltimet, kaksi-imuaukkoiset keskipakopuhaltimet ja pistokepuhaltimet. Kaikki kuljettavat ilmaa pyörivän keskipakopyörän läpi, mutta niiden nimet kuvaavat erilaisia ominaisuuksia. Näiden ominaisuuksien ymmärtäminen auttaa OEM-valmistajia vertailemaan oikeita komponentteja ennen yksittäisten mallikäyrien tarkistamista.
Yksi-sisääntulo ja kaksi{1}}tuloaukkoakuvaile sisäänottojärjestelyä;kaareva eteenpäin-ja taaksepäin-kaarevakuvaile terän kaarevuutta suhteessa pyörimiseen;pistoketuuletinkuvaa asennuskokoonpanon. Nämä kuvaukset voivat mennä päällekkäin. Esimerkiksi tulppatuulettimessa voi olla taaksepäin -kaartuva juoksupyörä ja EC-moottori. Viisi tuotetta havainnollistavat hyödyllisiä luetteloperheitä viiden toisensa poissulkevan siipimallin tai jokaisen saatavilla olevan keskipakotuuletintyypin sijaan.
01 · Yhden sisääntulon{0}}keskpakopuhaltimet
Yksittäinen-syötön keskipakopuhallin päästää ilmaa juoksupyörän toiselta puolelta. Kuvassa oleva rullakotelo kerää säteittäisen purkauksen ja ohjaa sen ulostuloliitäntään. Tarkista OEM-kaappi- tai tuuletuskokoonpanon imuvälys, poiston suunta ja liitännän geometria. Valitse koko pyörän-ja-kotelon yhdistelmä sen dokumentoidusta käyrästä; paljas juoksupyörän arvo ei kuvaa koottua puhallinta.
02 · Eteenpäin-kaarevat keskipakotuulettimet
Eteenpäin kaarevassa-keskpakotuulettimessa on pyörimissuuntaan kaartuvat siivet. Kuvassa on siipipyörä ja moottorikokoonpano, jolloin lähekkäin sijaitsevat terät näkyvät. Kotelon geometrialla ja aiotulla toiminta-alueella on merkitystä tätä kokoonpanoa integroitaessa. Tarkista syöttöteho ja moottorin kuormitus järjestelmän resistanssin muuttuessa, erityisesti kun vertaat puhtaita ja ladattuja suodattimia. Pelkkä ulkonäkö ei voi määrittää sen ilmavirtausta, painetta tai akustista suorituskykyä.
03 · Taaksepäin{0}}kaarevat keskipakotuulettimet
Taaksepäin kaarevassa-keskpakotuulettimessa on siivet, jotka kaartuvat poispäin pyörimissuunnasta. LVI-laitteiden, suodatetun ilmanvaihdon ja koneiden jäähdytyksen osalta vertaa ehdokasmalleja vaaditussa työpisteessä. Tarkista yhdessä puhallinkäyrä, syöttöteho ja sallittu toiminta-alue. Kuvassa oleva musta pyörä ilmaisee kokoonpanon; sen väri ja terän ulkonäkö eivät osoita tehokkuusluokitusta tai sopivuutta tiettyyn ympäristöön.
04 · Kaksi{0}}tuloaukolla toimivat keskipakopuhaltimet
Kaksi{0}}sisääntuloaukoinen keskipakopuhallin, jota kutsutaan myös kaksois-sisääntulon keskipakopuhaltimeksi, päästää ilmaa juoksupyöräkokoonpanon molemmilta puolilta. Jätä tilaa molemmille imureiteille ja tarkista, estävätkö lähellä olevat paneelit, suodattimet tai johdot jommankumman puolen. Käytä käyrää varsinaiselle kootulle yksikölle. Kaksi tuloaukkoa ei muodosta kaksinkertaista ilmavirtaa yhden -tuloaukon malliin verrattuna: pyörän mitat, nopeus, kotelo ja käyttöpaine vaikuttavat myös tulokseen.
05 · Kytke tuulettimet
Pistoketuuletin integroituu laitekoteloon tai liitäntälaatikkoon, tyypillisesti ilman yksittäistä rullakoteloa. Kuvassa oleva neliömäinen asennuslevy ja tukijärjestely havainnollistavat mekaanista liitäntää. Tarkista ilmankäsittelykoneiden ja CRAC-laitteiden tuloaukon välys, syöttöaukon geometria, poistopääsy ja hallintalaitteet. Jos valitaan EC-pistotulppatuuletin, tarkista sen syöttö- ja ohjausliitännät tarkasta mallidokumentaatiosta. termi "pistopuhallin" ei yksinään määrittele moottoritekniikkaa.
| Kokoonpano | Hyödyllinen vertailukysymys | Mitä tarkistetaan |
|---|---|---|
| 01 · Yhden sisääntulon-keskpakopuhallin | Pääseekö ilma sisäänottoaukkoon ja poistuuko se suunnitellusta poistoaukosta? | Yksipuolinen sisääntulovälys, poistoaukon suunta ja koko puhaltimen käyrä. |
| 02 · Eteenpäin-kaartuva keskipakotuuletin | Täyttääkö juoksupyörän{0}}ja-kotelon yhdistelmä täyden käyttöalueen? | Kotelon geometria, syöttöteho ja moottorin kuormitus vastuksen muuttuessa. |
| 03 · Taaksepäin-kaartuva keskipakotuuletin | Täyttääkö se vaaditun ilmavirran ja paineen sopivalla syöttöteholla? | Käyttöpisteen{0}}tehokkuus, sisääntulon geometria ja sallittu toiminta-alue. |
| 04 · Kaksi{1}}imuaukkoinen keskipakopuhallin | Ovatko molemmat imureitit käytettävissä kaapin sisällä? | Molemmilla puolilla oleva välys, esteet ja kootun yksikön suorituskyky. |
| 05 · Kytke tuuletin | Voivatko varustetila ja asennusjärjestelyt tukea tehtävää? | Liitäntätilan asettelu, mekaaninen sovitus, huoltoon pääsy ja{0}}mallikohtaiset säätimet. |
Tutustu Blaubergin yksi-tulokeskipakopuhaltimiin, eteenpäin suuntautuviin keskipakopuhaltimiin, taaksepäin suuntautuviin keskipakopuhaltimiin, kaksois-tulokeskipakopuhaltimiin ja EC-tulppapuhaltimiin. Käytä näitä tuoteperheitä tuotteiden esittelyyn ja suorita sitten keskipakopuhaltimen valinta käyttämällä vastaavia ilmavirtaa, painetta, sähkö- ja asennusvaatimuksia.
Mitä keskipakotuuletinmalleja kannattaa tarkistaa?
Tuotekuvaukset osoitteestaBlaubergin keskipakotuulettimen luettelo. Vahvista valittu malli käyttöpisteessäsi ennen vapauttamista.
Mitkä tiedot tekevät keskipakotuulettimen valinnasta luotettavan?
Aloita käyttövaatimuksesta, jonka laitetiimi voi tarkistaa. Määritä ilmavirta m³/h tai CFM ja paine Pa- tai vesimittarin tuumina. Ilmoita, onko painevaatimus staattinen vai kokonaispaine, ja määritä, missä sitä sovelletaan. Painearvo ilman määriteltyä rajaa voi johtaa vertailuun toisin kuin luettelokäyrät.
Sisällytä todellinen ilmankulku: tuloaukon säleikkö, suodatin, lämmönvaihdin, äänenvaimentimet, kanavasiirtymät, vaimentimet ja poisto. Kirjaa muistiin sekä puhtaan-suodattimen että -palvelun loppumisen-olosuhteet, kun ne vaikuttavat työhön. Määritä muuttuvaa toimintaa varten normaalipiste, minimipiste ja vaadittu enimmäispiste sen sijaan, että valitset noin yhden poikkeuksellisen ehdon.
Tallenna seuraavaksi ilman lämpötila, korkeus tai suunnittelutiheys, altistuminen kosteudelle, kontaminaatio ja asennussuunta. Lisää käytettävissä oleva jännite, vaihe ja taajuus. Määritä EC-keskipakotuulettimelle ohjaustulo ja vaadittu palaute, mukaan lukien mitä pitäisi tapahtua, jos yhteys katkeaa. Nämä yksityiskohdat kuuluvat alkuperäiseen tarjouspyyntöön, koska ne voivat eliminoida muuten uskottavia malleja.
Lopuksi määritellään tila- ja palveluvaatimukset. Sisällytä sisääntuloaukko, kiinnityskohdat, kaapelin reititys, irrotusvälys ja sallittu massa. Kaapin sisälle sopivaa tuuletinta voi silti olla mahdotonta tarkastaa tai vaihtaa. Käsittele huoltoon pääsyä osana keskipakopuhaltimen valintaa mieluummin kuin myöhäisen asennuksen säätöä.
Kuinka lähestyt keskipakotuulettimen mitoitusta?
Keskipakotuulettimen mitoitus alkaa puhallinkäyrän ja järjestelmän vastuskäyrän leikkauspisteestä. Suurin ilmavirta ja maksimipaine ovat normaalisti suorituskyvyn eri päät. Niiden yhdistäminen yhdeksi oletetuksi toimintapisteeksi tuottaa spesifikaation, jota tuuletin ei ehkä koskaan toimita.
Havainnollistavana vaatimuksena harkitse OEM-kokoonpanoa, joka tarvitsee 3 000 m³/h 500 Pa:lla. Muunna ilmavirta 0,833 m³/s ennen ilmatehon laskemista. Tällä määritellyllä painepohjalla ilmavirta kerrottuna paineella antaa noin 417 W ilmatehoa. Jos oletettu kokonaishyötysuhde on samalla perusteella 60 %, vastaava sähkönotto on noin 694 W. Nämä ovat opetusoletuksia, eivät Blauberg-mallin luokitusta tai valintaa.
3,000 ÷ 3,600 = 0.833 m³/s
Ilman teho=0.833 × 500 ≈ 417 W
Sähkösyöttö=417 ÷ 0,60 ≈ 694 W
Laskenta auttaa tarkistamaan, onko syöttötehoarvio-todennäköinen, mutta se ei voi valita juoksupyörän halkaisijaa tai määrittää moottorin soveltuvuutta. Hanki mallikäyrä asiaankuuluvalla nopeudella ja ilmaolosuhteissa. Tarkista tehokäyrä ja valmistajan sallima toiminta-alue ja tarkista sitten, mitä tapahtuu vastuksen muuttuessa.
Valmistaja-julkaisi tehokkuuskaavion GK-B400E-EC-05:lle. Kokonaispaine PTPa:ssa; ilmavirta Q metreinä3/h. Malli- ja käyttöolosuhteet on vahvistettava nykyisten spesifikaatioiden mukaisesti.Näytä lähde ja nykyiset tiedot ↗
Toistettu GK{0}}B400E-EC-05-kaavio on merkittyPT, joka osoittaa kokonaispaineen. Sitä ei pitäisi verrata suoraan staattiseen-painevaatimuksiin ilman johdonmukaista muunnos- ja testirajaa. Näytetty kaavio ei myöskään korvaa täydellistä spesifikaatiota: varmista nopeus, tiheys ja asennusolosuhteet toimittajalta ennen kuin käytät sitä valintaan.
Miten keskipakopuhaltimen tehoa tulisi arvioida?
Hyödylliset keskipakotuulettimen tehokkuusvertailut pitävät toimitetun ilmavirran, paineen perustan ja käyttöolosuhteet vakioina. Pelkästään moottorin hyötysuhde ei kuvaa juoksupyörän, säätimen ja asennetun ilmatien häviöitä. Samoin pienemmällä teholla ei ole merkitystä, jos puhallin tuottaa vähemmän ilmaa kuin laite vaatii.
Vertaa useita käyttöpisteitä ja niiden vuositunteja niiden laitteiden osalta, jotka viettävät huomattavasti aikaa alle enimmäistarpeen. Läpinäkyvä energiaarvio lisää sähkön panoksen kW kerrottuna tunneilla kussakin pisteessä. Pidä apukuormat ja ohjausoletukset johdonmukaisina vaihtoehtoja vertailtaessa ja käytä paikallista sähkötariffia vasta energialaskelman valmistuttua.
Puhallinlait tarjoavat hyödyllisen alustavan tarkastuksen samalle tuulettimelle muuttumattomalla tiheydellä ja vertailukelpoisissa olosuhteissa: ilmavirta vaihtelee suunnilleen nopeuden mukaan, paine nopeuden neliössä ja akselin teho nopeuden kuutiolla. 80 %:n nopeudella ihanteellinen akselin -tehosuhde on 0,8³ eli 51,2 %. Tämä ei ole luvattu sähkönsäästö. Kiinteät painevaatimukset, ohjaushäviöt ja muuttuva tehokkuus voivat muuttaa todellista tulosta.
Energiatehokkaan-keskpakotuuletinprojektin saamiseksi pyydä syöttö-tehotietoja tärkeistä toimintapisteistä. Vertaa taaksepäin-kaartuvaa EC-keskipakotuuletinta olemassa olevaan ratkaisuun, jossa käytetään samaa käyttö- ja asennusrajaa. TheYhdysvaltain energiaministeriön fani-järjestelmän lähdekirjatarjoaa taustaa järjestelmän{0}}tehokkuuden parantamiseen ja nopeuden hallintaan.
Miksi asennus muuttaa keskipakotuulettimen suorituskykyä?
Tiukka mutka tuloaukon lähellä, tukkeutunut imu tai äkillinen poistoaukon siirtymä voi häiritä tuulettimen sisään- tai ulostuloa. Asennettu kokoonpano voi siksi tuottaa vähemmän ilmavirtaa kuin laboratoriojärjestely ehdottaa. AMCA kuvaa näitä häviöitä järjestelmävaikutuksina ja pohtii, kuinka epäsuotuisat tulo- ja ulostuloolosuhteet lisäävät tuulettimen kuormitusta.
Tarkista kaapin piirustus ennen keskipakotuulettimen suunnittelun viimeistelyä. Tarkista lähellä olevat seinät, rakenteelliset kiskot, suodattimet ja johdotusniput. Säilytä valitulle mallille määritellyt välykset ja arvioi todellinen liitäntälaatikko. Ei ole olemassa yleistä välysmitta, joka sopii jokaiseen juoksupyörään, koteloon ja asennukseen.
Valmistaja-julkaisi GK-B400E-EC-05-mittapiirustuksen, joka on kopioitu poistamatta sen mittatarroja. Tarkista nykyinen piirustuksen versio ennen integrointia.Näytä lähde ja nykyiset tiedot ↗
Mittapiirros vastaa asennus- ja kirjekuorikysymyksiin. Se ei määritä aerodynaamista välystä tai todista, että laite saavuttaa akustisen tavoitteen. Prototyyppitestauksessa tulee käyttää tuotannon tuloa, ulostuloa, suojuksia ja suodattimia. Jos asettelua muutetaan pakkausongelman ratkaisemiseksi, tarkista ilmavirtaus, syöttöteho ja ääni uudelleen yhdessä.
Taustaa näistä tehosteista, katsoAMCA:n järjestelmä{0}}vaikutusopastus. Se tukee tässä käsiteltyä asennustapaa, eikä se ole kuvitetun tuulettimen sertifiointivaatimus.
Mitkä keskipakotuuletinsovellukset sopivat OEM-laitteisiin?
Vahvin sovellusottelu alkaa tunnetusta ilmareitistä ja mitattavissa olevasta työmäärästä. Blaubergin luettelo ja sovellussivut tarjoavat reitit LVI-, ilmastointi-, elektroniikka- ja laitteiden jäähdytykseen. Jokainen projekti tarvitsee vielä mallikohtaisen-ilmavirran, paineen, ympäristön ja sähköintegraation tarkastuksen.
Ilmankäsittelykoneet ja LVI-ilmanvaihto
Ilmankäsittelykoneiden keskipakopuhaltimien on voitettava suodattimien, käämien ja liitettyjen kanavien yhteisvastus. Ilmankäsittelykoneen integrointiin tarkoitetun EC-pistopuhaltimen osalta määritä vaadittu paine yksikön rajalla ja tunnista, mitkä sisäiset häviöt sisältyvät. Tuulettimen-seinän jälkiasennus vaatii myös tilaa, eristystä, ohjaimia ja huoltosuunnittelua. Säilytä puhtaat ja ladatut suodatinkotelot vertailussa.
Palvelinkeskuksen jäähdytys ja CRAC-laitteet
Palvelinkeskuksen tuulettimet toimivat laajemman lämpö- ja ilmavirtastrategian puitteissa. Määritä normaali toiminta, vähennetty kuormitus ja vaadittu vastaus tuulettimen katkos. Useat puhaltimet rinnakkain eivät luo redundanssia automaattisesti: jäljellä olevien puhaltimien, käytettävissä olevan nopeusalueen ja ohjausjärjestyksen tulee tukea sovittua vaatimusta. CRAC-yksikön tuulettimien kohdalla sovita pata, kotelo ja toimitusreitti ennen valinnan hyväksymistä.
Ilmanpuhdistus ja suodatettu ilmanvaihto
Ilmanpuhdistukseen tarkoitetun keskipakopuhaltimen tulee tuottaa vaadittu virtaus valittua suodattimen vastusta vastaan. Määrittele vaihtokriteerit, seuraa asiaankuuluvia toimintamuuttujia ja anna pääsy puhdistukseen. FFU:ssa tai laboratorioon{2}}liittyvissä laitteissa tuuletin on vain yksi komponentti. Kaikki puhtaus-, eristys- tai koko{4}}yksikön suorituskykyvaatimukset edellyttävät näyttöä täydellisestä kokoonpanosta.
Koneiden ja koteloiden jäähdytys
Teollinen jäähdytyspuhallin voi siirtää ilmaa jäähdytyslevyjen, lämmönvaihtimien tai kaapin käytävien läpi. Määritä lämpökuorma, sallitut lämpötilat ja huonoin käyttöympäristö ennen kuin muutat vaatimuksen tuulettimen ilmavirraksi. Pöly, kondensaatio ja kierrätys ansaitsevat erityistä huomiota. Älä päättele soveltuvuutta syövyttäville kaasuille, räjähdysvaarallisille ympäristöille tai kuuman prosessin pakokaasuille yleisestä sanasta "teollinen".
Kuinka voit verrata keskipakotuulettimen melua reilusti?
Vertaa keskipakopuhaltimen melua vaaditulla ilmavirralla ja paineella samalla asennus- ja mittausmenetelmällä. Ääniteho ja äänenpaine ovat eri määriä. Äänen-paineen tulos riippuu etäisyydestä, huoneen ominaisuuksista ja mikrofonin asennosta; yksi dB(A)-arvo ilman näitä yksityiskohtia ei riitä tasapuoliseen vertailuun.
Jos kyseessä on hiljainen{0}}keskpakotuuletinprojekti, määritä, koskeeko kohde tuloääntä, ulostuloääntä, kotelon säteilyä vai melua miehitetyssä tilassa. Pyydä taajuus{2}}kaistatietoja, kun äänikohina tai akustinen käsittely on tärkeää. Hiljaisempi tuuletin ilmaisella toimituksella ei välttämättä pysy hiljaisempana tuotantosuodattimen ja ulostulon takana.
Ennen kuin lisäät nopeutta puuttuvan ilmavirran palauttamiseksi, tarkista tulo- ja poistojärjestely. Virtaushäiriöt, löysät paneelit ja rakenteeseen{1}} kantava tärinä voivat vaikuttaa valitukseen. Tallenna konfiguraatio, nopeuskäsky ja toimintapiste melutestin aikana, jotta tulevaa tuotannon muutosta voidaan verrata hyväksyttyyn näytteeseen.
Milloin rivi-, katto{0}}pakokaasu- ja kunnostushaut tarvitsevat eri määritelmiä?
Inline-keskipakotuulettimeton koottu toimimaan kanavan sisällä. Tarkista koko yksikön liitäntäkoot, asennettu suorituskyky, asennus ja huoltoon pääsy. Blauberginkanavatuulettimen luokkaon hyödyllinen lähtökohta, mutta vahvista juoksupyörän tarkka tekniikka ja malli sen sijaan, että oletetaan, että jokainen inline-tuote on keskipakoinen.
Katon keskipakotuulettimetkuvaile katolle{0}}asennettua pakokaasukokoonpanoa. Erittelyssä on käsiteltävä koteloa, kattoliitäntää, sääaltistusta ja purkausjärjestelyä sekä puhallinkomponenttia. Paljas keskipakopyörä tai tulppapuhallin ei ole automaattisesti täydellinen katto{3}}pakokaasutuote. Vahvista kokoonpanon toimittaja ja aiottu pakokaasumäärä ennen tilauksen tekemistä.
Kysymyksiä aiheestakorkean -ampeerin keskipakopuhaltimien rajoitukset vesivahinkojen korjaamisessakoskevat eri järjestelmää. Pelkkä sähkövirta ei takaa käyttökelpoista pintailmavirtausta tai kuivaustehoa. Restaurointilaitteiden vertailu edellyttää todellista käyttötehoa, käytettävissä olevaa virtalähdettä, sijoitusta ja kosteudenpoistostrategiaa. Virran lisääminen ei korvaa halutun tuloksen varmistamista.
Samoinkorkean -ampeerin keskipakopuhaltimien rajoitukset rakenteelliseen kuivaukseenei voida selvittää OEM-komponenttiluettelosta. Ilman liikkuminen on osa prosessia, eikä vakiotuuletinta saa esittää sertifioituna restaurointiyksikkönä ilman tarvittavia tuotetodisteita. Nämä erot auttavat ostajia pyytämään oikeita laitteita sen sijaan, että he valitsisivat asiaankuulumattoman tuulettimen luokasta.
Paikkakohtainen-haku, esim"Teolliset keskipakotuulettimet New Jersey"lisää huoltovaatimuksen teknisiin eritelmiin. Ostajien tulee vahvistaa toimituksen kattavuus, käyttöönottovastuu, vaihdon saatavuus ja paikallinen tuki. Tällainen haku ei vahvista, että valmistajalla on New Jerseyn toimisto, varasto tai asennustiimi.
Mitä kuuluu keskipakotuulettimen huoltosuunnitteluun?
Keskipakotuulettimen huolto alkaa valitun mallin ohjeista ja koko kokoonpanon kunnosta. Varmista turvallinen pääsy ja noudata laitteen eristysmenettelyä ennen tarkastusta. Kirjaa muistiin tuulettimen malli, sähkökonfiguraatio ja ohjausversio, jotta vaihtotyöt eivät aiheuta yhteensopimattomia komponentteja.
Tarkista imuaukko, siipipyörä ja ympäröivä ilmareitti saasteiden tai esteiden varalta käyttämällä hyväksyttyä huoltomenetelmää. Tarkista asennuksen eheys, suojukset, kaapelit ja liittimet. Kuuntele äänen muutoksia ja tutki tärinää, toistuvia vikoja tai heikentynyttä ilmavirtaa. Huoltovälien tulee heijastaa käyttötunteja ja altistumista kontaminaatiolle mielivaltaisen aikataulun sijaan, jota kopioidaan sovellusten välillä.
EC-moottorijärjestely voi välttää harjan vaihdon ja suora{0}}käyttökokoonpano voi välttää hihnan huollon, mutta suodattimet ja ilmakanavat vaativat silti huomiota. Älä pidä yleistä "huoltovapaata"-moottorikuvausta lupauksena siitä, että koko ilmanvaihtojärjestelmä ei tarvitse tarkastusta.
Mitä sinun tulee lähettää, kun pyydät Blaubergin fanisuositusta?
Lähetä kyselyn mukana tiivis tullilomake ja kokoonpanopiirustus. Tunnista, tarvitsetko tuuletinosan, kotelollisen puhaltimen vai täydellisen ilmanvaihtoyksikön. Tämä tekee eron katalogiperheiden vertailun ja hyödyllisen mallisuosituksen välillä.
| RFQ-tulo | Sisällytä |
|---|---|
| Työpisteet | Ilmavirta, staattinen tai kokonaispaine, yksiköt, tiheys ja käyttötapaukset. |
| Sähkönsyöttö | Jännite, vaihe, taajuus ja mahdolliset syöttörajoitukset. |
| Integrointi | Tilakuori, tulo- ja poistoaukkojen asettelu, asennus- ja huoltoväli. |
| Säätimet | Nopeuskäsky, valvonta, hälytysvaatimukset ja vikaan reagointi. |
| Ympäristö | Lämpötila, kosteus, kondensaatio, pöly ja kuljetetun{0}}ilman kuvaus. |
| Hyväksyminen | Teho- ja akustiset rajat, mittausmenetelmä ja näyte{0}}testiolosuhteet. |
Yhtenä dokumentoituna esimerkkinäGK-B400E-EC-05 -tuotesivuluetellaan 400 mm:n EC-pistoketuuletin, jossa on 230 VAC:n kolmivaiheinen syöttö ja 0–10 VDC tai PWM-nopeussäätö. Siinä luetellaan myös RS485-viestintä ja kierroslukumittarin palaute. Nämä tiedot koskevat kyseistä mallia; tarkista nykyiset tekniset tiedot, ohjausprotokolla ja johdotukset ennen integrointia.
Valmistaja-julkaisi GK-B400E-EC-05 johdotusviitteen. Käytä asennuksessa voimassa olevia mallikohtaisia sähköohjeita.Näytä lähde ja nykyiset tiedot ↗
Pyydä nykyinen suorituskykykäyrä, mittapiirustus ja sähköasiakirja jokaisesta luetteloon valitusta mallista. Säilytä tarkka jälkiliite ja asiakirjaversio ostoeritelmässä. Pelkästään sukunimi ei voi muodostaa vaihdettavaa asennus-, syöttö- tai ohjauskäyttäytymistä.
Kuinka validoit listalle valitun tuulettimen ennen tuotantoa?
Rakenna näyte aiotulla kotelolla, suodattimella, suojilla ja ulostulokomponenteilla. Tunnista tuulettimen ja säätimen versiot testipöytäkirjasta ja määritä sitten hyväksymisehdot ennen mittausten tekemistä. Tavoitteena on osoittaa, että ehdotettu kokoonpano täyttää toistettavan vaatimuksen, ja riittävästi tietoa, jotta toinen insinööri voi toistaa vertailun.
Tallenna ilmavirta, paine, sähkönsyöttö ja asiaankuuluvat lämpötilahavainnot normaalikäytössä ja määritellyissä rajoitustapauksissa. Sisällytä akustiset mittaukset sovitun menetelmän mukaisesti. Pidä puhtaana-suodatin ja ladatun-suodattimen tulokset erillään ja erota mitatut arvot arvioista. Nollamittauksen tulee pysyä tyhjänä, kunnes testi on valmis.
Tarkista ohjauskäyttäytyminen sekä tasainen toiminta. Tarkista odotettu vastaus minimikomennolle, kysynnän muutokset ja määritetyt signaalin-hävikki-. Dokumentoi tuuletinryhmien kohdalla sovittu katkosskenaario ja jäljellä olevien puhaltimien käyttäytyminen. Vältä pitämästä onnistunutta yksittäistä{5}}puhallintestiä todisteena siitä, että koko ryhmä täyttää kaikki käyttötapaukset.
Ratkaise erot vertaamalla mittausasetukset, järjestelmän vastus, ilmavuoto ja ohjausasetukset hyväksyttyyn kokoonpanoon. Pidä kirjaa jokaisesta korjaavasta muutoksesta. Kun kokoonpano täyttää hyväksymiskriteerinsä, säilytä testattu materiaaliluettelo, asetukset ja piirustukset tuotannon viitteenä. Tämä yhdistää alkuperäisen keskipakotuulettimen valikoiman kokoonpanoon, jonka hankinta-, valmistus- ja huoltotiimit voivat tunnistaa.
Usein kysytyt kysymykset
Onko suurempi keskipakotuuletin aina tehokkaampi?
Ei. Tehokkuus riippuu tuulettimen toimintapaikasta ja täydellisestä kokoonpanosta. Vertaa ehdokaskokoja samalla ilmavirralla ja paineella, mukaan lukien ohjausalue, asennushäviöt ja käytettävissä oleva tila.
Voinko vaihtaa AC-keskipakotuulettimen EC-versioon?
Mahdollisesti käyttökäyrän, tarjonnan, mittojen ja ohjausvaatimusten tarkistamisen jälkeen. Yhdistä koko asennus ja vahvista vaihtokokoonpano. Merkintä "EC" ei osoita yhteensopivuuden -putoamista.
Voidaanko luettelon suurinta ilmavirtaa käyttää suodatettuun yksikköön?
Vain jos vastaava paine ja konfiguraatio täyttävät yksikön vaatimuksen. Käytä käyrää, joka sisältää asiaankuuluvan vastuksen, ja vahvista koottu tulos aiotulla suodattimella ja kotelolla.
Mikä on ensimmäinen tarkistus, kun asennettu ilmavirta on liian pieni?
Vahvista todellinen nopeuskomento, ilma{0}}polun kunto ja mittausperuste. Vertaa niitä valittuun käyttö- ja asennuspiirustukseen ennen kuin oletat, että moottori tai juoksupyörä on vaihdettava.
Miten minun pitäisi verrata keskipakotuulettimen toimittajia?
Pyydä jokaiselta toimittajalta samat velvollisuus{0}}todisteet, piirustukset, tarkastusasiakirjat ja näytteiden hyväksymisehdot. Vertaa sitten täsmälleen ehdotetun mallin toimitus-, tuki- ja kaupallisia ehtoja.
Aloita toimintapisteestäsi
Jaa ilmavirta, paine, jännite, käytettävissä oleva tila ja sovellus Blauberg Motorenin kanssa keskustellaksesi sopivista tuuletinkokoonpanoista.
Keskustele tuuletinvaatimuksistasi →Lähteet ja laajuus
Mallidokumentaatio tarkistettu 29. syyskuuta 2026; tuote-perheen yleiskatsaus päivitettiin 30. syyskuuta 2026. Ensimmäinen kuva on uudelleen suunniteltu asettelu, joka perustuu yrityksen-toimittamiin tuotteisiin. Tämä artikkeli selittää valintamenetelmän ja sisältää havainnollistavan laskelman. Se ei raportoi uutta laboratoriotestiä tai asennustapaustutkimusta.
- Blauberg GK-B400E-EC-05: suorituskykykaavio, mitat ja johdotus.
- DOE: tuuletinjärjestelmän suorituskyvyn parantaminen: tuuletin{0}}järjestelmän perusteet ja energian arviointi.
- AMCA: lieventävä järjestelmävaikutus: asennukseen{0}} liittyvät häviöt.
