Suzhou Blauberg Motoren Technology Co., Ltd. on yksi johtavista blauberg bl-b400b-ec-05 400mm ec taaksepäinkaartuvien keskipakotuulettimen valmistajista ja toimittajista Kiinassa. Tervetuloa ostamaan Kiinassa valmistettuja korkealaatuisia räätälöityjä tuotteita täältä ja saamaan tarjouksen tehtaaltamme. Hintaneuvontaa varten ota yhteyttä.

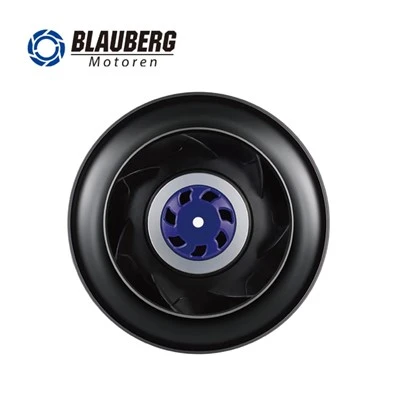

Blauberg BL-B400B-EC-05 on 400 mm EC taaksepäin kaareva keskipakotuuletin, joka on suunniteltu tehokkaaseen, luotettavaan ja tarkasti ohjattavaan ilmankiertoon kaupallisissa ja teollisissa ilmanvaihtojärjestelmissä.
Perustiedot
| Malli | BL-B400B-EC-05 | Tuotetyyppi | EC taaksepäin kaareva keskipakotuuletin |
| Vaihe | 1~ | Nimellisjännite | 230 VAC |
| Taajuus | 50/60 Hz | Nimellinen nopeus | 1800 +/-5 % RPM |
| Max. Tuloteho | 650 W | Max. Tulovirta | 2.95 A |
| Äänitaso | 82 dB(A) | Ympäristön lämpötila | -25 °C - +60 °C |
| Sertifiointi | CCC, CE, RoHS | Julkaisupäivä | Katso tuotteen tekniset tiedot |
Tekninen kuvaus
| Mitat | 420 x 420 x 278 mm | Moottorin koko | 102 mm |
| Juoksupyörän materiaali | Muovi | Terien lukumäärä | 7 |
| Ilmavirran suunta | Kaikki ympärillä | Kierto | Myötäpäivään roottoriin päin katsottuna |
| Roottorin pinta | Sininen muovisumutus | Paino | Katso tuotteen tekniset tiedot |
| Suojausaste | IP55 | Eristysluokka | Luokka F |
| Toimintatila | S1 | Laakeri | Kuulalaakeri |
| Asennusasento | Mikä tahansa | Jäähdytysreiät/{0}}leikkaukset | Roottorin puoli |
| Käyttökosteus | 5-90 % RH | Varastointi Kosteus | 5–95 % RH |
| Varastointilämpötila | -40 - +80 astetta C | Kaapelin pituus | 500+/-20 mm |
| Tekniset ominaisuudet | 10 VDC lähtö; 0-10 VDC/PWM; PFC; RS485; lukittu roottori, lämpö-, yli-/alijännite-, ylivirta- ja pehmeäkäynnistyssuoja | ||
| Dielektrinen lujuus | 1800 VAC / 50 Hz, 1 s; vuotovirta<=10 mA | ||
Tuotesovellus
| 1 | Latauskolonni | 9 | Laitteiden jäähdytysprojekti |
| 2 | Keittiön savunpoistojärjestelmä | 10 | Ilmanvaihtoyksikköprojekti |
| 3 | FFU projekti | 11 | AHU projekti |
| 4 | Tietokonehuoneen jäähdytys | 12 | Ilmanpuhdistusprojekti |
| 5 | Rautatieliikenteen ilmastointi- | 13 | Lämmönvaihdinprojekti |
| 6 | Sähkölaitteet | 14 | Telecom-konttiprojekti |
| 7 | FanGrid-projekti | 15 | Palvelinkeskuksen jäähdytysprojekti |
| 8 | Ilmanvaihtolaitteiden projekti | 16 | Teollisuuden jäähdytysjärjestelmä |
Ilman suorituskyky
Kokonaismitat
Sähköliitäntä
| Linja | Yhteys | Nimitys | Väri | Toiminto |
|---|---|---|---|---|
| Voimalinja | PE | PE | Vihreä / keltainen | Suojaava maa |
| Voimalinja | U1 | L | Ruskea | Jännitteellinen johto |
| Voimalinja | U2 | N | Musta | Nollajohdin |
| Voimalinja | U3 | NC | Valkoinen | Normaalisti suljettu tilakosketin |
| Voimalinja | U4 | COM | Harmaa | Yhteinen tilayhteys |
| Ohjauslinja | U5 | RSA | Ruskea | RS485 MODBUS-RTU RSA |
| Ohjauslinja | U6 | RSB | Harmaa | RS485 MODBUS-RTU RSB |
| Ohjauslinja | U7 | 0-10 V / PWM | Keltainen | Nopeus-ohjaussyöttö; suurin PWM-amplitudi 10 V |
| Ohjauslinja | U8 | FG | Valkoinen | RPM-lähtösignaali |
| Ohjauslinja | U9 | +10 V | Punainen | Ulkoinen lähtö +10 VDC |
| Ohjauslinja | U10 | GND | Sininen | Ohjausliitännän vertailumaa |
Nopeuspalaute: Vfg = 3.3-30 VDC; R >= 1000 x Vfg ohm.
Kytke virta- ja ohjausjohdot tarkasti kytkentäkaavion mukaisesti. Katso tuotteen teknisistä tiedoista täydelliset turvallisuus-, varastointi-, huolto- ja takuutiedot.
Lataa
BL-B400B-EC-05 Product Specification N.pdf
