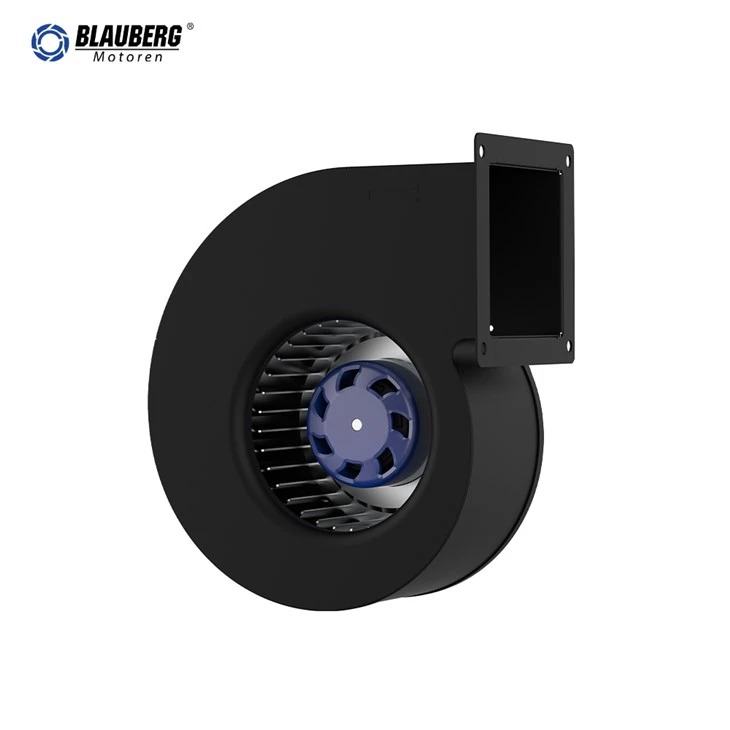

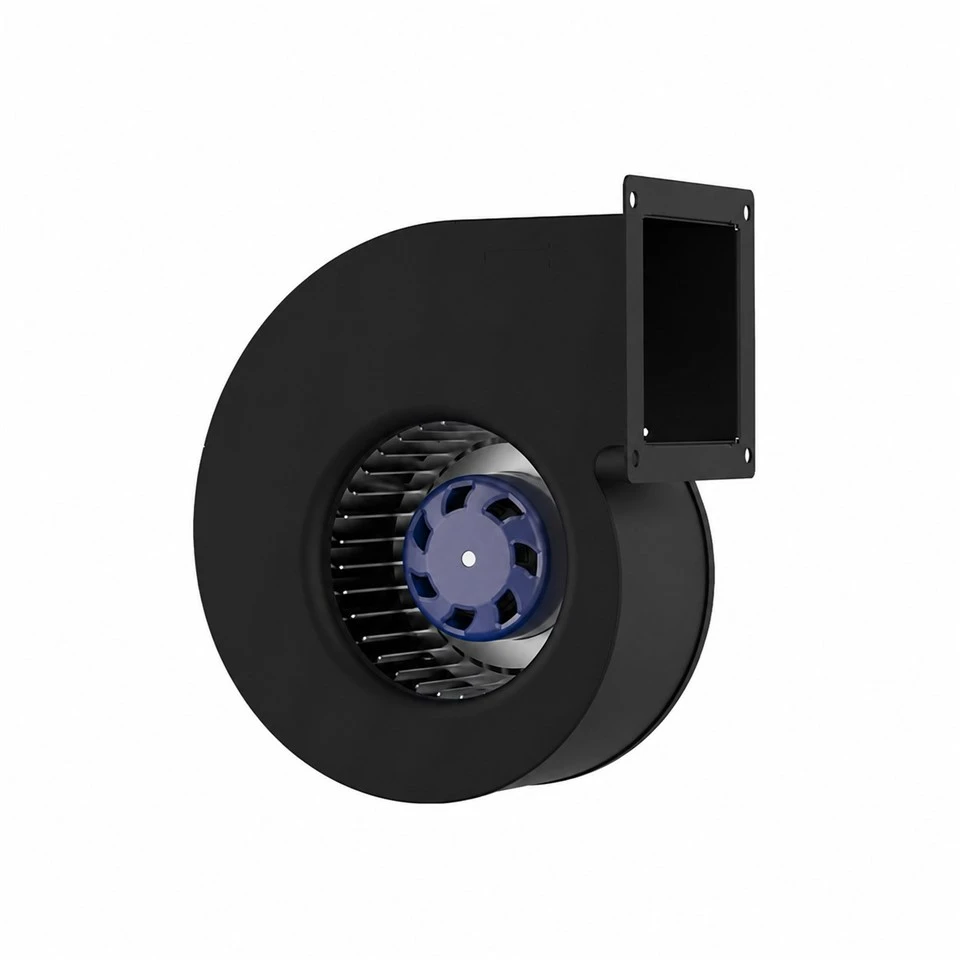

Suzhou Blauberg Motoren Technology Co., Ltd. on yksi johtavista blauberg sl-f160c-ec-00 160mm ec yksiaukkoisen keskipakopuhaltimen valmistajista ja toimittajista Kiinassa. Tervetuloa ostamaan Kiinassa valmistettuja korkealaatuisia räätälöityjä tuotteita täältä ja saamaan tarjouksen tehtaaltamme. Hintaneuvontaa varten ota yhteyttä.
Perustiedot
| Malli | SL-F160C-EC-00 | Tuotetyyppi | EC yhden sisääntulon keskipakopuhallin |
| Merkki | Blauberg | Alkuperäpaikka | Saksa |
| Sertifiointi | CCC | Vaatimustenmukaisuus | RoHS |
Rated Data
| Vaihe | 1~ | Nimellisjännite | 230 VAC (184-276 VAC) |
| Taajuus | 50/60 Hz | Nimellisnopeus | 2650 RPM |
| Suurin syöttöteho | 85 W | Suurin tulovirta | 0.65 A |
| Äänitaso | 66 dBA | Ympäristön lämpötila | -25 - +60 celsiusastetta |
Tekninen kuvaus
| Moottorin tyyppi | Ulkoroottori EC-moottori | Moottorin koko | Ei määritelty |
| Paino | Ei määritelty | Pakkaus | 72 kpl |
| Tuulettimen mitat | 246,9 x 220,5 x 130 mm | Juoksupyörän materiaali | Metalli |
| Terien lukumäärä | Ei määritelty | Ilmavirran suunta | Kaikki ympärillä |
| Kierto | Myötäpäivään roottoriin päin katsottuna | Roottorin pinta | Muovinen ruiskutus |
| Suojausluokka | IP55 | Eristysluokka | Luokka B |
| Tehtävä / Laakeri | S1 / Kuulalaakeri | Asennusasento | Mikä tahansa |
| Varastointilämpötila | -40 - +80 astetta C | Kosteus | 5-90 % RH; varastointi 5%-95% RH |
| Tekniset ominaisuudet | 10 VDC lähtö; 0-10 VDC/PWM ohjaus; lukittu roottori, lämpö-, yli-/alijännite-, ylivirta- ja pehmeä käynnistyssuoja | ||
| Kaapelin pituus | 500+/-20 mm | Dielektrinen lujuus | 1800 VAC / 50 Hz, 1 s |
Tuotesovellus
| 1 | Latauskolonni | 9 | Laitteiden jäähdytysprojekti |
| 2 | Keittiön savunpoistojärjestelmä | 10 | Ilmanvaihtoyksikköprojekti |
| 3 | FFU projekti | 11 | AHU projekti |
| 4 | Tietokonehuoneen jäähdytys | 12 | Ilmanpuhdistusprojekti |
| 5 | Rautatieliikenteen ilmastointi- | 13 | Lämmönvaihdinprojekti |
| 6 | Sähkölaitteet | 14 | Telecom-konttiprojekti |
| 7 | FanGrid-projekti | 15 | Palvelinkeskuksen jäähdytysprojekti |
| 8 | Ilmanvaihtolaitteiden projekti | 16 | Teollisuuden jäähdytysjärjestelmä |

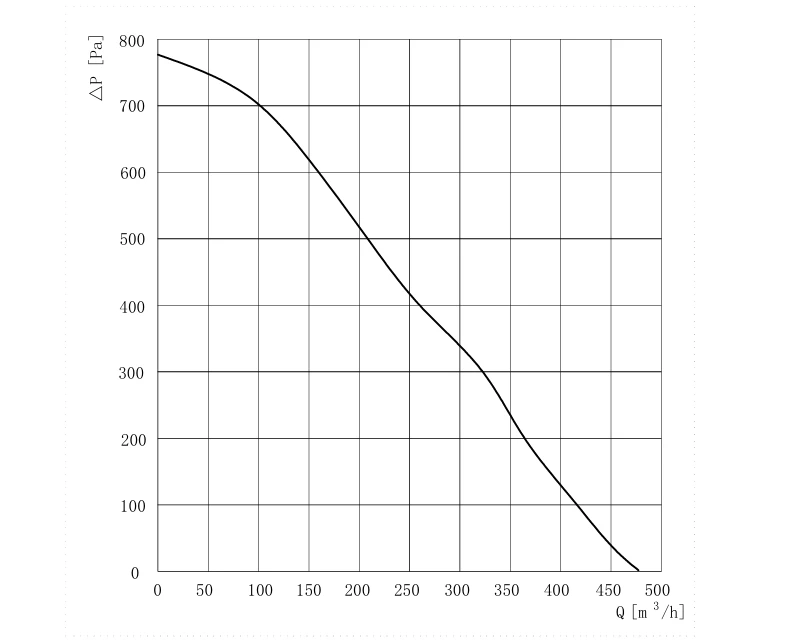

Ilman suorituskyky

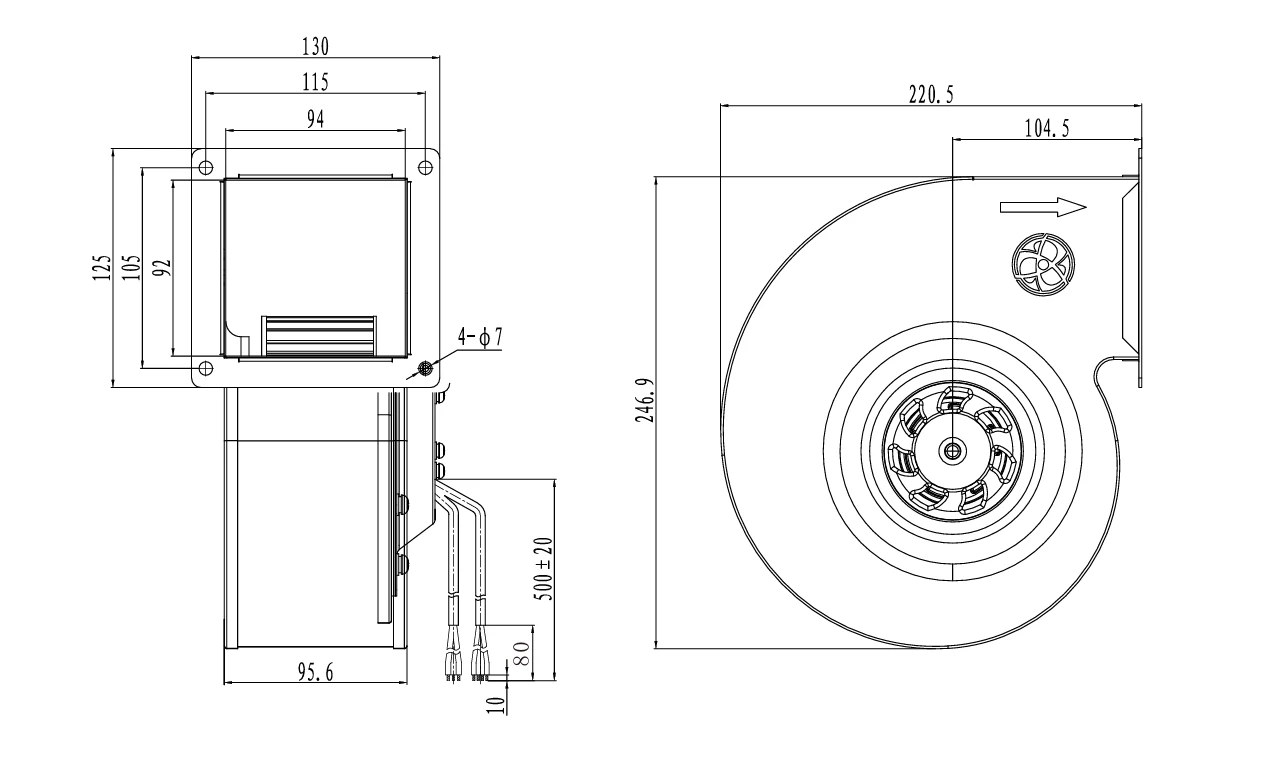

Kokonaismitat

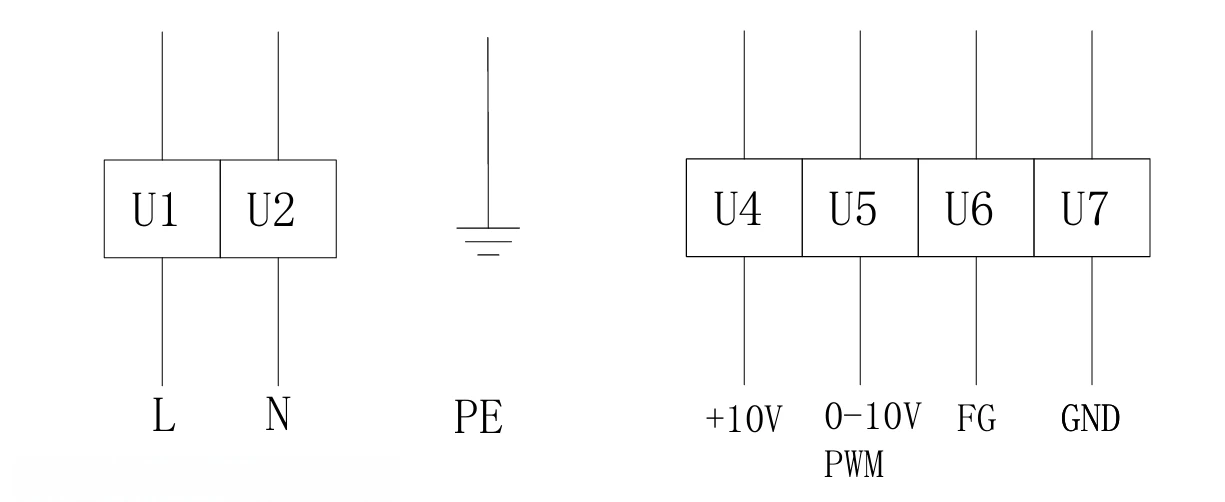

Sähköliitäntä
| Terminaali | Johto / toiminto | Kuvaus |
|---|---|---|
| PE | Vihreä/keltainen | Suojaava maa |
| U1 / L | Ruskea | Elää |
| U2 / N | Sininen | Neutraali |
| U4 / +10V | Punainen | Ulkoinen lähtö +10VDC |
| U5 / 0-10V PWM | Keltainen | Nopeussäätö, maksimi 10V |
| U6 / FG | Valkoinen | Nopeuden takaisinkytkentä, 2 pulssia/kierros |
| U7 / GND | Sininen | Signaalin maadoitus |
Huom
- Liitä tuulettimen virtajohto ja ohjauslinja tiukasti kytkentäkaavion mukaisesti, jotta tuuletin ei pala.
- Älä liitä valkoista signaalijohtoa suoraan punaiseen signaalijohtoon tai ulkoiseen tasavirtalähteeseen.
- Jos tuuletin ei toimi käynnistyksen jälkeen, tarkista nopeuden{0}}säätimen tulojännite, koska yhteys voi olla huono. Äkillisen käynnistyksen aiheuttamien henkilövahinkojen estämiseksi älä koske juoksupyörään tai roottoriin virran kytkemisen jälkeen.
- Tuulettimen käynnistyminen kestää muutaman sekunnin{0}}virran kytkemisen jälkeen. Henkilövahinkojen välttämiseksi älä koske juoksupyörään tai roottoriin jännitteen ollessa päällä tai alhaisella nopeudella.
- Tätä tuuletinta eivät saa käyttää henkilöt, joilla ei ole fyysistä, henkistä tai aistikykyä tai asianmukaista kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö valvo sitä. Pidä lapset poissa tämän tuotteen ulottuvilta;
- Jos virtajohto on vaurioitunut, valmistajan on vaihdettava se;
- Tuulettimen osana moottoria ei saa käyttää yksinään ilman juoksupyörää tai kuormaa;
- Kun tuotepakkaus on avattu, pakkaa tuote uudelleen, jos säilytystä tarvitaan. Säilytä sitä puhtaassa, hyvin tuuletetussa varastossa -10 °C - +40 °C, suhteellinen kosteus enintään 75 %, vapaa syövyttävistä kaasuista ja vähintään 15 cm maanpinnan yläpuolella.
- Lue nämä tekniset tiedot huolellisesti ennen käyttöä.
Lataa
SL-F160C-EC-00 技术规格书.pdf
